儀器特點

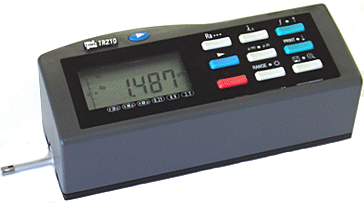

TR210手持式粗糙度儀是北京之峰科技有限公司開發的一個新產品，該儀器適用于生產現場，科研實驗室和工廠計量室?？蓽y(cè)量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出來。本儀器給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》。
性能特點
●多參數測量：Ra、Rz、Rq、Rt
●高精度電感傳感器
●RC、PC- RC、GAUSS、D-P四種濾波方式
●符合ISO和GB標準
●段碼液晶顯示器，具有背光功能
●人機對話，界面直觀、操作極其簡單
●采用DSP芯片進行控制和數據處理，速度快，功耗低
●內置鋰離子充電電池及控制電路，容量高、無記憶效應，充電時間短,連續工作時間長,大于20小時
●機電一體化設計，體積小，重量輕，使用方便快捷
● 帶有測值存儲功能及存儲數據查詢
● 內置標準RS232接口可連接TA220s打印機，可打印全部參數
● 具有自動關機、多種提示說明信息
● 可選配曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件。
主要技術參數
測量參數：Ra、Rz、Rq、Rt
取樣長度：0.25mm，0.8mm，2.5mm三擋可選
評定長度中含有5個取樣長度(5L)
測量范圍Ra：0.025-12.5(μm)
量程范圍：160μm
觸針角度：90°
導頭縱向半徑：45mm
針尖材料：金剛石
針尖半徑：5μm±1μm
觸針測力：4mN(0.4gf)
最大驅動行程：18mm/0.71inch
驅動速度
測量時： 當取樣長度= 0.25mm Vt=0.135mm/s
當取樣長度= 0.8mm Vt=0.5mm/s
當取樣長度= 2.5mm Vt=1mm/s
返回時： V=1mm/s
示值誤差不大于±10%
示值變動性不大于6%
測量量程范圍和分辨力
測量范圍 分辨力
±20μm 0.01μm
±40μm 0.02μm
±80μm 0.04μm
外形尺寸和重量
外形尺寸為：140mm×52mm×48mm，重量約440g
標準配置
主機、標準傳感器、電源適配器、改錐、RS232通訊電纜、傳感器護套、可調支架、Ra值標準樣板。
